CNC-S38C
首頁
/
產品目錄
/
巨型CNC電腦車床-多軸車銑複合機
/
CNC-S38C

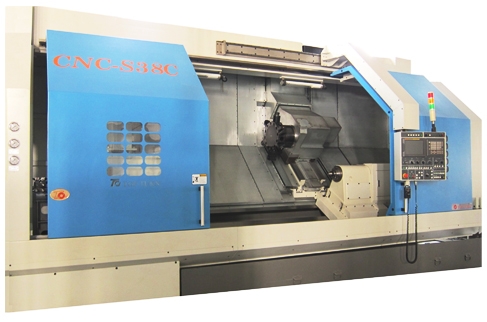

產品名稱 : CNC-S38C
產品描述
機種
CNC-S38C
床台上旋徑
mm(in)
Ø900(35.4)
最大切削直徑
mm(in)
Ø850(33.46")
最大切削長度
mm(in)
Ø700(27.55")
兩頂心距離
mm(in)
3000(118")
油壓夾頭尺寸
mm(in)
380(15")
主軸
最大主軸轉速
rpm
1200 rpm
主軸鼻端
A2-11
主軸馬達
kw(hp)
22/26KW(30/35HP)
主軸孔徑
mm(in)
Ø165 (6.49")
刀塔
刀塔型式
伺服
刀具數
mm(in)
12
使用刀具尺寸
m/min
□32 OR VDI 50
最大內徑刀
Ø60 (2.36")
X 軸
形式
Box way
行程
mm(in)
485+30
快速移動速率
m/min
15 m/min
滾珠螺桿直徑牙距
Ø50*P10
Z 軸
形式
Box way
行程
mm(in)
2300-5.3M(51.2-248")
快速移動速率
m/min
8m/min
滾珠螺桿直徑牙距
Ø50*P10 or Ø63*P10(4M-5M)
C 軸 (選配)
刀塔型式
Sevro
刀具數目
12T VDI #50 BMT #75
動力刀塔刀具最高轉速
r.p.m
4000
Z 軸 (選配)
形式
Box Way
行程
mm(in)
± 70mm (2.75")
快速移動速率
m/min
15m/min
滾珠螺桿直徑牙距
Ø40*P10
油壓單元
油壓箱容量
油壓單元馬力
kw(hp)
2.3kw(3hp)
冷卻系統
水箱容量
L
840 liter
泵浦馬力
kw(hp)
1/4 HP
高壓冷卻泵浦
3Bars
機器尺寸
寬度
mm(in)
4295+1012C.C(169+40)
深度
mm(in)
2557(101")
高度
mm(in)
2731(107.5")
淨重
kg(lb)
12000(26400)
尾座
尾座移動形式
PLC
尾座主軸移動形式
Hydraulic
尾座可移動行程
1250-6.25M(29.5-246")
尾座主軸直徑
mm(in)
Ø160 (6.29")
尾座主軸行程
mm(in)
150(5.9")
尾座主軸錐度
M.T. # 6
