CNC-S38CY

  1. 首頁/
  2. 產品目錄/
  3. 巨型CNC電腦車床-多軸車銑複合機/
  4. CNC-S38CY

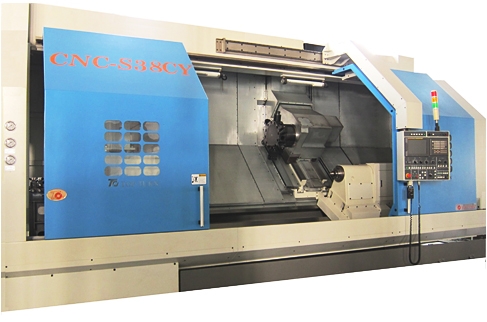

CNC-S38CY
    產品名稱 : CNC-S38CY
    產品描述

    機種   CNC-S38CY
    床台上旋徑 mm(in) Ø900(35.4)
    最大切削直徑 mm(in) Ø850(33.46")
    最大切削長度 mm(in) Ø700(27.55")
    兩頂心距離 mm(in) 3000(118")
    油壓夾頭尺寸 mm(in) 380(15")
    主軸
    最大主軸轉速 rpm 1200 rpm
    主軸鼻端   A2-11
    主軸馬達 kw(hp) 22/26KW(30/35HP)
    主軸孔徑 mm(in) Ø165 (6.49")
    刀塔
    刀塔型式   伺服
    刀具數 mm(in) 12
    使用刀具尺寸 m/min □32 OR VDI 50
    最大內徑刀   Ø60 (2.36")
    X 軸
    形式   Box way
    行程 mm(in) 485+30
    快速移動速率 m/min 15 m/min
    滾珠螺桿直徑牙距   Ø50*P10
    Z 軸
    形式   Box way
    行程 mm(in) 2300-5.3M(51.2-248")
    快速移動速率 m/min 8m/min
    滾珠螺桿直徑牙距   Ø50*P10 or Ø63*P10(4M-5M)
    C 軸 (選配)
    刀塔型式   Sevro
    刀具數目   12T VDI #50 BMT #75
    動力刀塔刀具最高轉速 r.p.m 4000
    Z 軸 (選配)
    形式   Box Way
    行程 mm(in) ± 70mm (2.75")
    快速移動速率 m/min 15m/min
    滾珠螺桿直徑牙距   Ø40*P10
    油壓單元
    油壓箱容量
    油壓單元馬力 kw(hp) 2.3kw(3hp)
    冷卻系統
    水箱容量 L 840 liter
    泵浦馬力 kw(hp) 1/4 HP
    高壓冷卻泵浦   3Bars
    機器尺寸
    寬度 mm(in) 4295+1012C.C(169+40)
    深度 mm(in) 2557(101")
    高度 mm(in) 2731(107.5")
    淨重 kg(lb) 12000(26400)
    尾座
    尾座移動形式   PLC
    尾座主軸移動形式   Hydraulic
    尾座可移動行程   1250-6.25M(29.5-246")
    尾座主軸直徑 mm(in) Ø160 (6.29")
    尾座主軸行程 mm(in) 150(5.9")
    尾座主軸錐度   M.T. # 6
